Lavaggio del velluto KZM180-420 che asciuga la macchina di Stenter

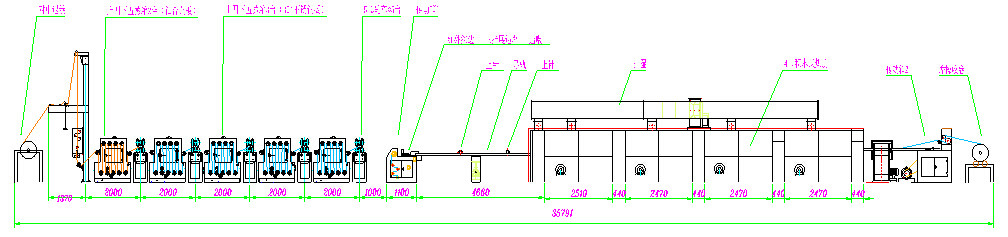

FLUSSO TECNICO

Ritirare-seguendo nel vapore 5 (strato di titanio del complotto 4 del panno giù della lega) *2 + 512 padder *2 – 4 giù 5 sul vapore (strato SS304) *3 + 512 padder *3 – piattaforma del ponte – lo stenter si dirige -- delineazione dell'ago che segue dispositivo – nella quarta regolazione elettrica di tensione dei tessuti della camera di riscaldo – vento dello spruzzo per raffreddare – ago funzionato – trazione – il doppio attrito della delineazione dei rulli prende (con l'indicatore di lunghezza

PARAMETRO TECNICO PRINCIPALE

1. Efficace larghezza: 1800 millimetri
2. Direzione a macchina: a mano sinistra o destro (facoltativo dal cliente)
3. Velocità a macchina: 2-20 m/min (citazione di 30-40 m/min è 303.144$, la lunghezza ha aumentato 12 m)
4. Tipo di trasmissione: Variatore di velocità di sincronizzazione di conversione di frequenza di CA
5. Pressione del vapore: 0.2-0.4Mpa
6. Aria appiattita: 0.2-0.4 Mpa
7. Pressione del rifornimento idrico: 0,2 Mpa
8. Pista: pista e catena verticali. Pin che tentering
9. Panno in & fuori modo: la aperto larghezza dentro, attrito del doppio rullo prende
10. Qty della camera & qty circolare del fan: 4 camera (3m/chamber), fan della circolare di 8 *4KW.
11. Potere principale della trasmissione: 15 chilowatt
12. Potere installato: 265,1 chilowatt, uso normale 180 chilowatt.

CARATTERISTICA PRINCIPALE A MACCHINA DELLA STRUTTURA

• struttura del In-panno

Consista del tubo del in-panno, del tenditore del panno, del dispositivo concentrante infrarosso, del rullo di guida, della struttura d'acciaio ecc. del canale.

• Prenda il rullo:

La base e le attività prendono il rullo adottano la struttura della saldatura di acciaio del canale, consiting delle attività prendono la struttura del rullo, base, dispositivo concentrante manuale, mandrino.

• Rondella di aperto larghezza MHX523:

Il bordo laterale della scatola adotta lo strato della lega del titanio di 3mm trattato con il taglio del laser, NC che lavora, sorge la pallinatura. Rullo di guida Ф150mm, strato dell'acciaio inossidabile di 2mm e roler del rivestimento del composto dello strato del acciaio al carbonio di 2mm. Il rullo di guida sul rullo 4 giù 5.Up adotta il blocchetto del cuscinetto dell'acciaio inossidabile, guarnizione meccanica; Scanalatura con il riscaldamento di vapore indiretto, riscaldamento uniforme, acqua del rilascio manuale. Fiancheggi con il termometro, la superficie e la terra nell'angolo 45, per l'osservazione.

• padder 512:

struttura dell'Su-imballaggio (il rullo d'acciaio giù, rullo di gomma è su, manutenibilità), struttura del ghisa. Utilizza ed il motore di riduttore di Jiangsu Guomao Guotai. Il cuscinetto di Padder adotta i cuscinetti di U.S.A. Timken. Stampa della bombola del pistone, pneumatico di parcheggio portata con la serratura del rullo, nel caso della perdita di pressione causata vicino dopo produzione di gomma dell'ammaccatura del rullo. Gruppo di regolazione peneumatic fatto da sé dell'acciaio inossidabile. Euipped con la valvola, il manometro regolanti la pressione, invertenti valvola ecc. Davanti a -padder in fornito in di un piegamento di rullo di gomma del Acrilonitrile-butadiene da 125 millimetri.

• Tipo della camera:

Ciculation dell'aria calda del ① il piccolo attraverso il fabroc del colpo del passaggio di aria testa a testa, l'ONU e giù flusso d'aria del passaggio di aria può essere regola. La camera della particella elementare 4 installa 2 aspiratori collettivi. La camera della parte anteriore 2 è un gruppo, il potere è 2.2kw, dietro 2 che la camera è un gruppo con 2,2 chilowatt di potere, esterno del pannello dell'isolamento termico adotta lo strato riduttore il freddo di spessore di 1,2 millimetri. Spessore di strato dell'isolamento termico 100 millimetro, lana di roccia o fibre di vetro.

Il ② nella camera ha installato un radiatore, due fan cicular, droven dal motore resistente ad alta temperatura.

La rete del filtro dal ③ dietro il radiatore, adatto a pulizia dopo avere coltivato a gradini, migliora il rendimento termico.

L'iniezione della condotta galvanizzata ④ protegge la goccia delle macchie della ruggine. L'assemblea plenaria ha applicazioni nel regolamento, regola il volume di aria su e giù.

• Impulso principale e sistema di pista: il in-panno estende la pista, asse della scanalatura dell'azionamento del motore a corrente alternata, il contenitore di turbina, compreso il comando a catena o il panno del piatto dell'ago taglia attraverso la pista verticale ed il buon funzionamento, la catena avrà permanentemente dispositivo di tensione. Recinti le insegne, l'uso che la testa collettiva di HongFang due della trasmissione ha un dispositivo separato della guarnizione, riduttore del motore e di inversione dispositivo soprattutto dentro, conveniente nell'installazione e nella manutenzione.

1. Valvola di regolazione di Peneumatic sopra la camera. La camera due ha una valvola, l'apertura di comandi dello strumento del controllo della temperatura della valvola di regolazione peneumatic a controllare la temperatura, la precisione del controllo della temperatura è ±2℃.
2. Sistema di caduta dell'abbigliamento e di raffreddamento: il vento di raffreddamento (5.5kw), panno prende adotta il doppio attrito del rullo prende.

MATERIALE ELETTRICO

1. Il controllo a macchina dell'azionamento adotta la trasmissione di sincronizzazione di conversione di frequenza di controllo di SpA. L'interruttore, il contattore ed altre parti principali adottano marca del famouse di SCHNEIDER o di SIEMENS.
2. Carrozzeria elettrica dell'arca: la struttura d'acciaio, la singola porta anteriore, dietro sigillate senza porta, cemento di plastica di superficie, cima con il ventilatore elicoidale e coperchio impediscono le gocce. Singola dimensione elettrica dell'arca (unità: millimetro): Spessore 2000*800*450 di larghezza x di altezza x
3. Convertitore di frequenza principale della trasmissione: Mitsubishi (o richiesta dal cliente). Il convertitore di frequenza del fan adotta la marca interamente di proprietà della società di danvers della Danimarca.
4. Strumento del controllo della temperatura: Omoron (o richiesta dal cliente).
5. Circuito di controllo: La griglia di potere dal trasformatore isolato fornito, 220v.
6. Faccia funzionare il circuito: Tutta l'operazione del commutatore e dell'invertitore dell'operazione segnala il terminale dell'input del commutatore di accesso SpA.

PARTI DEFINITE DALL'UTENTE:

Il materiale installato, la rete totale, il pepeline, la camera di equilibrio, l'illuminazione, il compressore d'aria, conduttura ha girato, fonte di calore, dal tirato da con la condotta, l'automobile del panno e l'altra attrezzatura di corollario.
