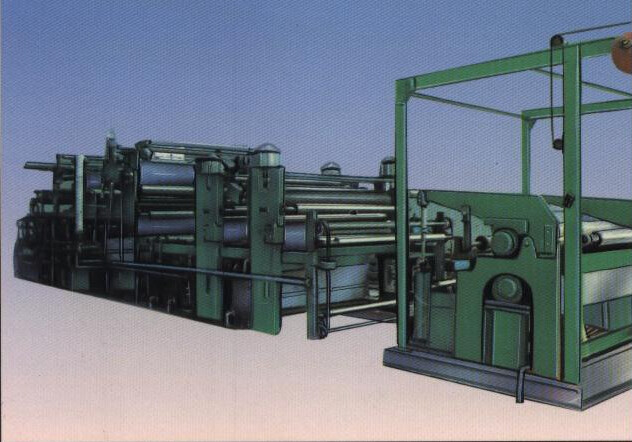

Lavatrice d'oscillazione LMH694

Applicazione:

Questa macchina è adatta a lavare lo scopo di cotone, di fibra chimica e di tessuto mescolato dopo la stampa e la tintura. Particolarmente adatto a stampa, tintura della coperta di Rachel, della coperta acrilica, della coperta del cotone, dell'asciugamano e dell'altro tessuto pesante dopo avere lavato.

Specifiche principali

Tipo: mano sinistra o mano destra

Larghezza nominale: 1800,2000,2200,2400mm

Velocità di lavoro: 5-30 m/min

Modo d'oscillazione: su oscillazione di tempo e su oscillazione del tamburo rotante.

Determinare modo: Azionamento di sincronizzazione dell'unità del convertitore di CA multi.

Potere installato: 68kw

Dimensioni esterne: 16990× (W+2800) ×2800mm

Oscillando & lavando la lista di imballaggio a macchina combinata.

1 alimentazione concentrante aperta dell'entrata

2 la tomaia due del carro armato due della immersione il più in basso, diametro superiore e più basso dei rulli di guida del panno è Φ125, assi che le teste sono fatte da acciaio inossidabile

Il cuscinetto superiore è cuscinetti del tessuto UCP207, cuscinetto più basso specialmente è fatto senza i tipi il numero, anello incorporato dell'inserzione della grafite (il diametro del foro dell'asse è di 35 millimetri)

3 spremitoio del rullo MH691-260 2, diametro isΦ250 del rullo di azionamento

La durezza shore del rullo di azionamento è 90º, la durezza shore del rullo guidato è 82º-85º.

un cuscinetto di 2 estremità del rullo: 3612, struttura, olio sealingΦ60×Φ90×12 (1pcs), Φ100×Φ75×12 (4pcs),

Pressatura del cylinderΦ160×70 pneumatico, l'anello della clip per l'estremità del rullo che sopporta isΦ60

Velocità-riduttore del motore: Riduttore di velocità cicloidale dell'ingranaggio del perno di BWD13-15-4KW

4 velocità che regolano sollevatore su-basso

Alto macchinario del tessuto del piede UCP207

sedile del cuscinetto, un diametro Φ125, cilindro penumatic MP2-63 * 150, singolo orecchio del rullo di guida del panno nel tipo dell'anello della coda, sensore di angolo di FJZ-X.

5 MH502-260MH502-260 aprono il carro armato dell'acciaio inossidabile della bocca, il sedile del cuscinetto del superiore ed il rullo di guida più basso è lo stesso di piccolo carro armato della immersione

carro armato d'oscillazione del tamburo rotondo 6

Il diametro d'oscillazione Φ350, perforazione del rullo fuori di foro di superficie Φ12, due estremità che sigillano di sigillamento di minhua di Zhejiang) il sedile del cuscinetto dell'estremità dell'asse Φ65 (tecnologia jiashan Co., srl è lo stesso del rullo di guida di piccolo carro armato della immersione. Velocità-riduttore del motore: Riduttore di velocità cicloidale dell'ingranaggio del perno di BWD13-23-4KW

7 Incircle dell'ottagono rollerΦ350, sealingΦ65 meccanico, sito di produzione sono gli stessi del carro armato d'oscillazione del tamburo rotondo.

Il rullo di guida superiore e più basso diameterΦ125, il cuscinetto a rulli guidante superiore UCP207, rullo di guida più basso è lo stesso di piccolo carro armato della immersione

Velocità-riduttore del motore: BWD13-23-4KW

8 rullo superiore e più basso dello spremitoio, diametro isΦ350

La durezza shore del rullo di azionamento è 90º, la durezza shore del rullo guidato è 82º-85º.

sopportare di 2 conclusioni del rullo: 3612, struttura, olio sealingΦ90*120*12, Φ105*Φ130*12 (4pcs),

Velocità-riduttore del motore: Riduttore di velocità cicloidale dell'ingranaggio del perno di BWD14-23-7.5KW (4 polars)

Premi il cilindro pneumatico è Φ200, molla della clip dell'asse è Φ90

uno stoccaggio di 9 fibre

Struttura diaΦ200, sedile di stoccaggio della fibra del cuscinetto UCP208 del macchinario del tessuto

Velocità-riduttore del motore: BWD11-11-1.5KW.
