Lavatrice della lavatrice/vapore del tessuto di Desize con un cilindro essiccante di 30 pc

Lavaggio di Desize & gamma/lavatrice di secchezza del vapore con un cilindro essiccante di 30 pc

Lavaggio di KD-LMA047 Desize & gamma/lavatrice di secchezza del vapore

Applicazione

La macchina è utilizzata per il lavaggio del vapore del cotone, della canapa e delle sue miscele.

Flusso trattato

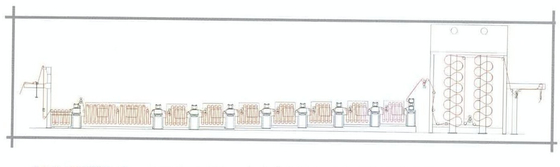

Aperto larghezza all'entrata----scatola di raschiatura----Padder del rullo HFM512 2------2 gruppi di (padder della scatola + del rullo HFM512 2 di lavaggio del vapore MH919)----- (Scatola di lavaggio del vapore MH915 + padder di HFM5122-roller) gruppi ×4-----Padder del contenitore + del rullo HFM513 3 di vapore MH915-------MH616 asciugatrice (30 pc del cilindro essiccante)----oscillazione a sbocco

Parametro tecnico principale

1. Larghezza a macchina: 2000mm
2. Velocità: 15~70m/min
3. velocità trattata: 15~55m/min
4. pressione appiattita dell'aria: 0.4~0.6mpa
5. Azionamento: azionamento a più frequenze di velocità dell'unità di sincronizzazione
6. Qty della ciotola della rondella di sbozzimatura: 9 ciotole
7. Qty. del cilindro essiccante: Pc di Φ570mm 30
8. Azionamento: Azionamento del motore di frequenza di CA
9. Dispositivo di controllo: SpA
10. Installazione del potere: 32kw

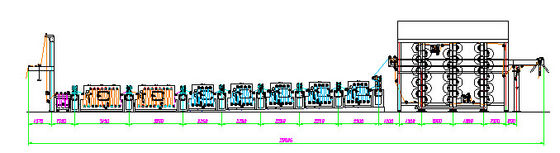

11. Dimensione di forma (L*W*H): 29825×2800×4800mm

Caratteristiche principali della struttura:

• Dispositivo dell'entrata

La struttura dell'entrata è fatta del piatto d'acciaio, fornito del tenditore del panno, del rullo di guida, del guider ecc. del bordo.

• Padder

Padder del rullo HFM512 2: la pressione stimata fino a 3 tonnellate, singolo punto di contatto di compressione, usando al di sotto del tipo della stampa, rulli superiori è rulli d'acciaio, guidati dalla trasmissione del riduttore del motore dell'invertitore, diametro d'acciaio 225mm del rullo, delocalizzante il piatto dell'acciaio inossidabile di 2mm. Il rullo più basso è rullo di gomma, il diametro 250mm, materiale di gomma è gomma del nitrile-butadiene, spessore di rivestimento di gomma è circa 18mm. Superiore e più in basso schiacci il corpo del rullo è fatto del tubo d'acciaio senza cuciture, spessore della parete del tubo è di 28 millimetri. Il potere della trasmissione è 2,2 chilowatt.

Padder del rullo HFM513 3: la pressione stimata fino a 5 tonnellate, doppio punto di contatto di compressione. I primi e secondi rulli sono rulli di gomma, rullo medio è rullo d'acciaio. Il rullo di gomma superiore è rullo guidato principale, il diametro 300mm, materiale di gomma è gomma del nitrile-butadiene, spessore di rivestimento di gomma è di circa 20 millimetri. Il potere della trasmissione è 5,5 chilowatt.

• Scatola di lavaggio del vapore MH915

Spessore del piatto di parete dell'acciaio inossidabile del ①: 3mm, rullo di guida Φ150mm

Il ② la distanza concentrante fra il rullo superiore e più basso è 1000mm, utilizza la guarnizione meccanica.

La scatola del ③ è fornita di acqua, le correnti, fermata-moto delle associazioni fra il Governo indietro e può assicurare buon lavando i risultati ed il consumo di energia economico;

Il riscaldamento di vapore diretto del ④ dentro la scatola, dirige il tubo del vapore fornito di doppia intelaiatura, scossa da vapore alle fluttuazioni dell'acqua.

Il riscaldamento di vapore diretto del ⑤ dentro la scatola, dirige il tubo del vapore fornito di doppia intelaiatura, scossa da vapore alle fluttuazioni dell'acqua.

⑥ i benefici di pulizia a vapore: la forte resistenza di tensione bassa, del crêpe, del consumo basso e dell'alta efficienza.

• Tipo asciugatrice del cilindro MH616

Tre colonne, ogni colonna 10 che si asciuga, forno di essiccazione è una struttura della struttura d'acciaio, nessuna chiusura, cima obliqua con il sistema di riscaldamento del vapore del anti-gocciolamento, struttura del sollevatore fornita delle carenature di scarico. Acciaio inossidabile che asciuga 570mm, cinghie di azionamento, barre dello schermo della trasmissione. Il drenaggio concentrato, ogni colonna un tipo termodinamico trappola ed ha camminato la pista.

• Dispositivo dello sbocco

La pagina è struttura del piatto piegato dell'acciaio, dal panno usato panno di pietà, comando individuale.
