ammucchiamento della garza 1.5kw a macchina/raschiare ed acciaio senza cuciture della macchina di candeggio

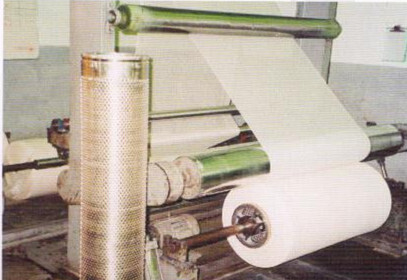

Macchina d'ammucchiamento della garza KD000-120

Ammucchiamento della garza KD000-120 a macchina/raschiare e macchina di candeggio/macchina d'ammucchiamento utilizzata per garza

1. Applicazione:

Questa macchina può essere utilizzata per l'ammucchiamento della garza medica prima raschiare e di candeggio.

1. Processo – flusso: Debatching che →batching (riferisca al disegno allegato)

2. Specificazione principale

• Larghezza del tessuto: ≤1200mm
• Velocità meccanica: 10~70m/min
• Tipo a macchina: Mano sinistra o mano destra
• Diametro di bobina: 700mm
• Aria appiattita disponibile: ≤0.4MPa
• Metodo di trascinamento: Conversione di frequenza di CA
• Potere totale: 1.5kw

3. Caratteristica della struttura:

Consiste della struttura a macchina, del rullo di guida temporaneo, delle parti della trasmissione, del dispositivo pressurizzato pneumatico, del rullo di compressione di iniziativa e del rullo di bobina, perno, asse debatching, dispositivo di controllo di tensione ecc.

• Struttura a macchina: la colonna verticale media adotta l'acciaio del canale di 280×82mm, collegato dalla ferrovia trasversale. Entrambi i lati fatti dall'acciaio del canale di 140×6mm, sopportante le piattaforme basse di messa a punto due, braccio dell'oscillazione fatto dal bordo della lamiera di corazza. La struttura della macchina di tutto è stabile ed incavata.

• Rullo di guida temporaneo: il diametro del rullo di guida superiore è 125mm; i due rulli di guida temporanei ha diametro di 100mm.

• Parti della trasmissione: il rullo di pressione di iniziativa rotatorio per mezzo del motore a corrente alternata 1.5kw ha collegato il riduttore direttamente tramite l'albero di trasmissione di trascinamento.

• Dispositivo pressurizzato pneumatico: consiste dell'atomizzatore dell'olio, decomprimono la valvola, il manometro, valvola direzionale, 2 eseguono il tino ed ecc. unito.

• Rullo di compressione di iniziativa: diametro 220mm. fatto del tubo di acciaio senza cuciture A3 (φ219×10mm) avvolto dal piatto dell'acciaio inossidabile di 2.5mm per esterno.

• Rullo di bobina: fatto del piatto dell'acciaio inossidabile di 3mm, diametro della maglia: 8mm

• Densità: la copertura della saldatura del ² di 5102/m ad entrambi i lati, non solo facili per il perno che inserisce, ma inoltre assicura il flusso di fluido quando raschia e candeggio.

• Dispositivo di controllo di tensione: sottoponga a tensione la valvola decisiva dalla parte elettrica ed eseguita tramite la frizione magnetica della polvere.

2. Installazione e regolare:

1. Segni la linea centrale per installazione conformemente al piano del fondamento; assicuri tutto il foro dei fondamenti secondo la linea centrale e segni la linea centrale dell'altra parte.

2. Assicuri ogni foro del fondamento per dimensione e profondità richieste.

3. Tenga il piano e riordini circa superficie di calcestruzzo.

4. Installi il tirafondo al soleplate e mettalo al foro del fondamento, installi la struttura a macchina.

5. La linea centrale a macchina del `s della struttura deve sovrapporrsi con la linea centrale dei groundsill, regola il ferro del cuscinetto ed il bullone regolabile orizzontalmente, attraverso l'involucro del telaio a macchina dovrebbe verticalmente con la linea centrale dei groundsill.

6. Assicuri la leva ed il grado parallelo circa l'installazione a macchina della struttura per mezzo di linea coordinate

7. Installi altre parti sulla struttura a macchina ed assicuri il grado livellato e parallelo.

8. Installi il rullo di guida, tutti devono tenere a livello e parallelizzare a vicenda.

9. Riempia il calcestruzzo in foro del fondamento. Assicuri il uprightness del tirafondo.

10. Assicuri il grado livellato e parallelo di tutto il rullo di guida e tengalo flessibile. Le parti mobili possono essere flessibilmente installano e rimuovono. Assicuri la tenuta della ruota a catena.

11. Colleghi i circuiti elettrici

12. Avviti giù il tirafondo dopo avere concreting, controlli il grado livellato.

13. Completi l'installazione esterna della conduttura, elettrico e l'aria appiattita è pronta per l'operazione.

3. Preparazione ed operazione

Controlli la lubrificazione circa cuscinetto ed il riduttore completamente e tenga la pulizia del rullo di guida.

Commissione: Inserisca l'asse debatching al tubo della fodera e regolila alla posizione media, sollevi la bobina del panno e renda l'asse debatching parallela all'asse di fissazione, muovente la copertura verso l'asse debatching e stringala.

Elaborazione di prova con il panno: controlli la macchina una volta funzionato gradualmente nella velocità della guida del panno, aumento a velocità meccanica stimata quando è nella circostanza normale,

Installi e regoli la valvola di tensione, ispezioni la variazione della tensione del tessuto.

4. Manutenzione

• Prenda il panno allo scaffale di stoccaggio dopo l'avvolgimento, rimuova il cuscinetto, blocchi ed imperni.

• Spenga l'alimentazione elettrica e l'approvvigionamento di gas; pulisca la superficie del rullo di guida.

• Lubrifichi regolarmente ogni cuscinetto e catena della trasmissione.

• Controlli ogni cuscinetto, riparilo o sostituisca tempestivo.

• Controlli regolarmente la frizione magnetica di potere, riparila o sostituisca tempestiva

• Spenga l'alimentazione elettrica generale tempestiva in cui macchina fermata.
