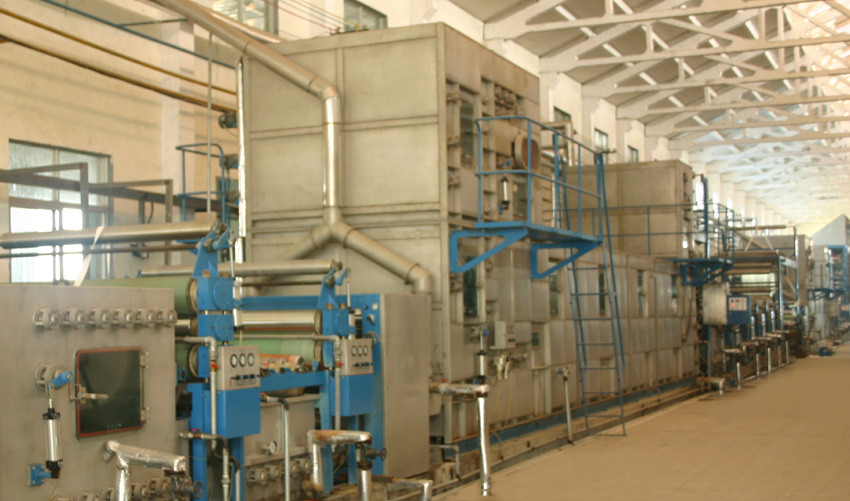

Tessuto della canapa del cotone che raschia e macchina di candeggio per sbozzimatura e candeggio

Sbozzimatura di KD-093B & raschiare & macchine di candeggio

Sbozzimatura di KD-093B & raschiare & macchine di candeggio/che raschiano e macchina di candeggio/uso per sbozzimatura e candeggio

1. Applicazione:

Questa macchina è utilizzata per la sbozzimatura, la raschiatura ed il candeggio il tessuto di cotone, di canapa e delle loro miscele.

2. Parametro tecnico:

L'alimentazione & estrarre del → MH502 del dispositivo (infrarosso che concentra) che bagna il vapore composito di doppio strato del → MH983 del padder del due-rullo HFM512 + del carro armato inscatolano estrarre d'oscillazione del → dell'asciugatrice della struttura del → (infrarosso che concentra) del → (padder del vapore MH915 e della rondella + del due-rullo HFM512) ×4 del vapore d'alimentazione medio dei gruppi →MH915 e del cilindro essiccante del padder →MH616 del tre-rullo HFM513 + della rondella (3 pc rows×10).

3. Parametro tecnico:

1. Larghezza del rullo di guida: 2200mm

2. Direzione a macchina: il fronte al lato d'alimentazione, azionamento è su sinistra/destra

3. Velocità meccanica: 10-70m/min

4. Azionamento: azionamento variabile di frequenza

5. Dispositivo di controllo: SpA

6. Potere installato: ~65kw

7. Pressione del vapore: Mpa ≥0.2

8. Aria appiattita: ≥0.4Mpa

9. Pressione di acqua: ≥0.2Mpa

10. Dimensione di forma: L*W*H: 69500×3000×4800 (millimetro)

4. Gruppi a macchina dell'unità:

1. struttura d'alimentazione di Aperto larghezza: (dispositivo concentrante infrarosso) 1 insieme

2. Mezzo che estrae struttura d'alimentazione: (dispositivo concentrante infrarosso) 1 insieme

3. Struttura d'alimentazione media: (dispositivo concentrante infrarosso) 2 insiemi

4. Oscillazione estraendo l'insieme di pagina 1

5. Sugli insiemi del vapore 5 più in basso 6 e della rondella 12

6. 5 più in basso 6 sul carro armato d'immersione (anche lavaggio) 2 insiemi

7. 2 più in basso 3 sull'insieme d'immersione del carro armato 1

8. insiemi del padder 12 del Due-rullo

9. insieme del padder 3 del Tre-rullo

10. insiemi compositi della rondella 2 del vapore di Doppio strato

11. 10 pc dei rulli dell'asciugatrice 3 del cilindro essiccante

12. Insieme dell'accessorio 1

13. Insieme di controllo elettrico 1

5. Caratteristica principale della struttura:

Dispositivo d'alimentazione

La struttura d'alimentazione è fatta del piatto d'acciaio piegato, fornito del dispositivo del tessuto, del rullo di guida del tessuto, della guida di bordo stretti ecc.

Padder

HFM512 è padder del due-rullo: la pressione stimata è di 3 tonnellate, singolo punto di contatto di compressione, usando sotto pressione, i rulli superiori sono rulli d'acciaio, guidati dalla trasmissione del riduttore del motore dell'invertitore, il diametro d'acciaio del rullo è 225mm e delocalizzare è piatto dell'acciaio inossidabile di 2mm. Sotto i rulli sono i rulli della colla, diametro è 250mm, materiale di gomma è gomma butyronitrile, spessore è circa 18mm. L'ente superiore e più basso dei rulli di punto di contatto è fatto di produzione senza cuciture del tubo d'acciaio e lo spessore della parete del tubo è 28mm. il potere di azionamento è 2.2kW

HFM513 è padder del tre-rullo: la pressione nominale è di 5 tonnellate, punti di contatto di compressione del doppio. Su e giù i rulli sono i rulli di gomma, il rullo medio è d'acciaio. Sul rullo di gomma è l'impulso principale. Il diametro è 300mm, il materiale del rullo di gomma è butyronitrile, spessore è 20mm. il potere di azionamento è 5.5kw.

MH915 che cuoce a vapore e che lava gabinetto

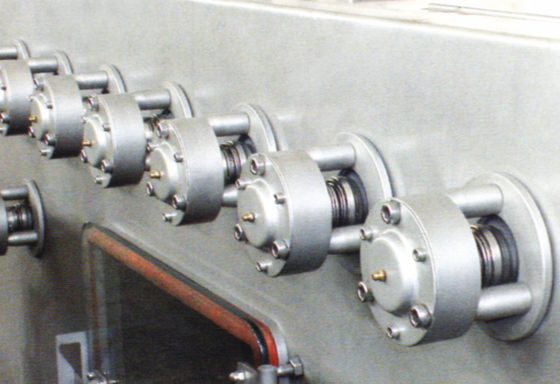

Guida che rullo del panno è su 5 giù 6, capacità del panno è 15m, pannelli di parete della scatola sono fatti dei piatti dell'acciaio inossidabile di 3mm, guida il diametro del rullo del panno è 150mm, distanza concentrare fra superiore e le file più basse dei rulli è 1000mm, rullo di guida adotta la guarnizione meccanica, cuscinetto a sfera, si accerta del buon funzionamento dei tessuti. Applicatore variabile di tensione disposto dentro della scatola per ridurre il consumo di energia. il Scatola-da-due-rullo ha messo l'acqua che separa il piatto, producendo il flusso a controcorrente posteriore, il flusso della parte posteriore fra i gabinetti combinati per gradi, l'assicurazione buona lavando i risultati ed il consumo di energia economico. Riscaldamento di vapore diretto dentro la scatola, il tubo diretto del vapore forniti di doppio tubo, riducente fluttuazione da vapore all'acqua, con i quadri comandi di temperatura e le grandi finestre su due lati per osservare facilmente il funzionamento del tessuto; il ciclo di sigillamento della finestra sceglie l'anello sigillante di gomma del silicio anello tipo.

MH502 che impregna carro armato

Il diametro del rullo di guida è 150mm, superiore e la distanza di centro più bassa del rullo del panno della guida è circa 750mm, rulli superiori è installata nella trave trasversale alta dell'ente esterno, di sostegno con i cuscinetti di rotolamento; i rulli di guida più bassi sono tipo integrale, la capacità del panno è 10m

Padder liquido (capo) di ordine alto

Questo dispositivo consiste del corpo delle coperture, il rullo, sistema di immersione-compressione e le parti della trasmissione, una pressione reciproca ecc. di due rulli di punto di contatto paralleli sono controllate dal dispositivo di pressione atmosferica, il fondo è fornito della depressione del multi-riempimento, i tessuti sono tirati dal punto di contatto di compressione dopo avere entrato in tino d'impregnazione e l'uscita dal rullo di guida, controlla il liquido da pressione di punto di contatto di compressione. Potete raggiungere l'effetto d'elaborazione di aumento della capacità fluida; la conservazione del liquore di tessuto può raggiungere 125%

La cinghia e la laminazione dello schermo di doppio strato MH983 scrivono la cottura a vapore a macchina della scatola

La struttura della recinzione adotta la costruzione a blocchetti, facendo il trasporto e l'installazione di grande recinzione facilmente.

La recinzione adotta il piatto dell'acciaio inossidabile di 3MM, la capacità del panno di precottura a vapore della zona a vapore è di 60 metri, la capacità del panno di cottura a vapore della zona è di 60 metri, la capacità del panno della cinghia dello schermo dell'acciaio inossidabile è regolabile nell'ordine di 4500 m., la temperatura di lavoro è ℃ 100, il fondo sta cocendo a vapore il panno della guarnizione che inserisce e nel panno del dispositivo di tenuta idraulica fuori. Tipo struttura dell'anello sigillante della finestra di osservazione, con l'esposizione di pressione e di temperatura, controllo automatico della temperatura facoltativo

Il tipo stretto interno pre diametro della scatola del rullo di guida di segmento del vapore è 180mm, la distanza fra superiore ed il rullo più basso del panno della guida di fila sono 950mm, la resistenza i punti multi- usati che hanno disperso l'azionamento asincrono del motore di fonte totale, scegliere di sincronizzazione specifica del motore di riduzione trifase ed il corpo del rullo composto attivo unico, che ha ridotto il coefficiente di slittamento della pista, può efficacemente equilibrare la direzione e la deformazione di tensione bassa durante l'operazione. Buona abilità dell'equilibrio di prestazione del momento di rotazione e di tensione, che fare il sistema ha una buona abilità della anti-grinza.

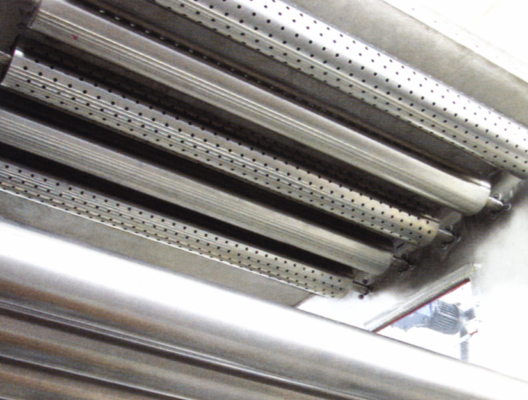

L'interno dell'oscillazione e della coltivazione la scatola di cottura a vapore adotta il rullo attivamente espandentesi, telo di protezione del tessuto del cuoco liscio, ben formato, facile al centro della turbina a vapore, facendo uso delle strutture ingraticciate doppio strato può non solo aumentare la quantità di capacità, ma anche buon per uniformemente vapore su e giù di tessuto ammucchiare-su.

I tessuti accatastati su ordinatamente, lo spessore del tessuto e l'importo di impilamento possono essere regolato e possono essere messi sullo schermo di computer.

Il serbatoio di acqua inferiore del contenitore di vapore direttamente è riscaldato da vapore ed il vapore saturo dei prodotti, la struttura concavo-convessa di separazione del serbatoio di acqua inferiore può aumentare la rigidezza di deformazione della resistenza della recinzione.

In serbatoio di acqua inferiore il fianco del contenitore di vapore è fornito dei fori di pulizia, pulenti il fondo tempestivo senza smantellare la cinghia dello schermo.

All'estremità di vapore di laminazione la scatola è fornita di commutatore della foto, può regolare automaticamente la velocità posteriore di segmento. Quando l'importo in lotti del panno supera la posizione massima stimata, le informazioni a macchina dell'allarme dell'esposizione e si fermano automaticamente.

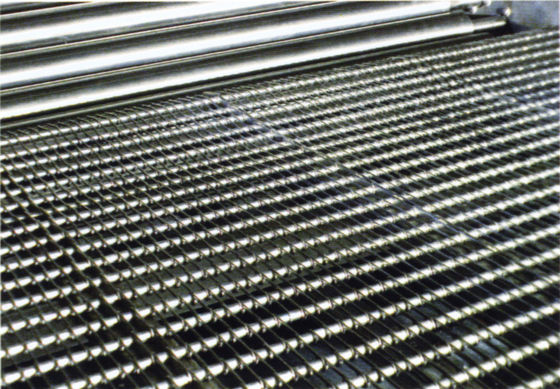

la quantità della capacità del carro armato del vapore della cinghia della maglia di Doppio strato è regolata nell'ordine di 5000 m.

Essiccatore del cilindro essiccante MH616

La camera del cilindro essiccante è ad intelaiatura d'acciaio, nessuna chiusura, la cima obliqua comprende il sistema di riscaldamento del vapore del anti-gocciolamento e la cima obliqua è fornita delle carenature di scarico. Il diametro del cilindro essiccante dell'acciaio inossidabile è 570mm, trasmissione della cinghia e corrimano dello schermo. Il drenaggio concentrato, ogni colonna è fornito di una valvola automatica termodinamica e di un bordo di camminata.

Assemblea dello sbocco

La struttura adotta il piatto piegato dell'acciaio, il dispositivo scelto dell'oscillazione dell'assemblea dello sbocco, singolo motore.

6. L'autosufficienza dell'utente

• La posizione, base, scarica, gru del mestolo, il vento di saldatura, strumenti e materiali dell'installazione
• Passi la gestione della rete totale, l'illuminazione, miscelatore, rimuova la condotta del cappuccio
• Automobile di stoccaggio del panno, Un-struttura, compressore d'aria
