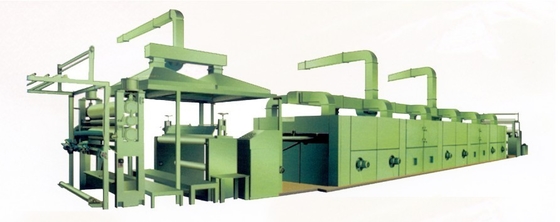

Macchina ad aria calda dello stenter KZM-320 & di rivestimento

Applicazione:

Questa macchina è applicabile per ricoprire e l'essiccamento il cotone, il cotone del poliestere/fibra chimica e del tessuto. Essiccatore modulare a tiratura limitata avanzato (copia della Germania Montfort, libera per montare), sistema di rilevamento infrarosso del bordo. La macchina di tutto è guidata dalla trasmissione di conversione di frequenza di CA e dal comitato per il controllo del ponte fornito di dispositivi del monitoraggio della TV.

Flusso trattato tecnico

Il tipo →coating d'alimentazione → del ponte del head→ di larghezza aperta (aspirazione elettrica del bordo) del piatto del perno del → →infrared caso di rilevazione di bordo della trasmissione nel rotolamento concentrare di raffreddamento del → del →cold di 2 camere del rullo di secchezza dell'acqua estrae

Parametro tecnico principale:

1. Tipo: stenter del piatto del perno
2. Direzione a macchina: sinistro o destro (cliente prende la decisione)
3. Velocità a macchina: 25~80m/min
4. Larghezza nominale a macchina: 3200mm
5. Modo di modulazione: Modulazione a macchina delle asce di tutto, anche ogni modulazione manuale della camera secondo la richiesta
6. Temperatura di progettazione: ascia 220℃, con il dispositivo dell'autocontrollo di temperatura
7. Risorsa di calore: olio del trasferimento di calore
8. Ferrovia: colata dalla ghisa 20#, dalla ferrovia di lubrificazione del gocciolamento dell'olio e dalla catena.
9. Panno in e fuori metodo: apra la larghezza dentro, srotolare del centro
10. Metodo della trasmissione: Trasmissione di sincronismo di frequenza di CA
11. Qty della camera e qty del fan di circolazione: 2 camere (3m ciascuno), fan di circolazione 4pcs×4KW.
12. Potere principale della trasmissione: 22kw.
13. Potere totale: 30kw (potere di inizio)

Struttura a macchina:

1. Struttura d'alimentazione: composto di tubo d'alimentazione, il panno stringe la struttura, l'aspirazione elettrica del bordo, rullo di guida del panno, incanala la struttura d'acciaio ecc.
2. Il condotto di scarico diretto testa a testa dell'aria del colpo a tiratura limitata dell'aria calda, la quantità dell'aria di cima ed il condotto di scarico dell'aria del fondo possono essere regolato, le camere di 2 particelle elementari.
3. Ogni camera con un radator, 2 fan di circolazione, guidati dal motore di alto-temperatura-resistenza.
4. Rete di filtraggio davanti al radiatore, facile per la pulizia dopo la fermata, migliorando il rendimento termico.
5. Trasmissione e sistema ferroviario principali: alimentandosi in e la ferrovia fuori d'allungamento, azionamenti del motore a corrente alternata 7.5KW scanalano l'asse, la catena di azionamento tramite la cassa di ingranaggio a vite, il piatto del perno o la clip tramite la ferrovia della struttura d'acciaio, funzionamento stabile, catena con il dispositivo di costante-tensione. Recinti l'azionamento collettivo di modulazione, entrambe l'estremità della camera ha regolazione solamente micromatic.
6. Sistema di raffreddamento e doffing: rullo freddo che si raffredda, alimentazione di rotolamento dell'acqua fredda e di raffreddamento a aria fuori.

Configurazione di base:

apra la larghezza che si alimenta in 1set

macchina di rivestimento 1set

1set a macchina di raffreddamento

dispositivo di rotolamento concentrare 1set

parti di autosufficienza del cliente:

1. Acqua, conduttura del vapore e caldaia.
2. Aria appiattita di PA 5.88×105.

3. Macchinetta a mandata d'aria dalla plancia superiore della porta alla macchinetta a mandata d'aria fuori bordo e dell'aspiratore.

4. Cavo dell'alimentazione dal gabinetto di controllo elettrico a fuori bordo.

Lama professionale per la macchina di rivestimento

Descrizione:

1. Questa macchina è adatta per varie specie del tessuto della fibra e del cotone elaborare il trattamento della tecnologia come prodotto vario d'imballaggio del rivestimento, dell'essiccazione, di formazione e del nastro per di categorie del tessuto del rivestimento del coltello.

2. Utilizziamo il professionista nei coltelli posti della macchina di rivestimento del carburo di tungsteno

A: coltello tagliente B: bocca quadrata C: gocciolamento-goccia D: J-coltello

E: f mezzo tubolare: virgola che cancella coltello G: mezzaluna H: gomito
