Apra la stampante a barre magnetica dello schermo della trasmissione dell'indipendente e del tipo

Apra la stampante a barre magnetica dello schermo della trasmissione dell'indipendente e del tipo

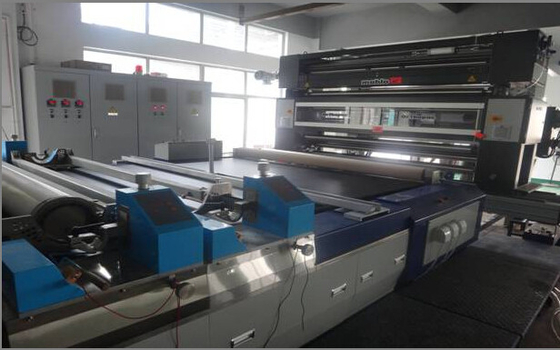

Stampatrice rotatoria dello schermo KD180-600

Ecologico, risparmio energetico e alto-efficienza

1. Il rapporto basso del liquore riduce il consumo di acqua notevolmente.
2. Paragonando all'apparecchio di tintura tradizionale, il consumo dell'acqua, dell'aiutante e del vapore può essere conservato da 50%
3. Potere installato più basso, quindi il più in basso consumo di energia elettrico.
4. Ciclo di tintura veloce, produttività migliorata.
5. Funzionamento facile da usare e manutenzione facile.

Modello: Camere di KD type-1-18 colors-4-8

Flusso trattato: feeding→edge che alignment→printing

Applicazione: È adatto a panno di cotone, a panno del velluto ed a tessuto misto.

Parametro e modello tecnici principali:

1. Direzione a macchina: macchina della mano destra (fronte alla trasmissione d'alimentazione dalla destra)
2. Larghezza nominale a macchina: 1800-6000mm (larghezza trattata massima 5700mm della fibra)
3. Velocità generale: 1~100m/min (speed1~120 progettato m/min)
4. Qty di colore: 1-18
5. Ripetizione del cilindro dello schermo: 640mm-914mm-1020mm
6. Modo stampa: Apra il tipo stampa magnetica della barra
7. Tipo di trasmissione: lo schermo dirige la servo trasmissione indipendente.
8. Doffing di auto della banda di conduzione

Struttura a macchina:

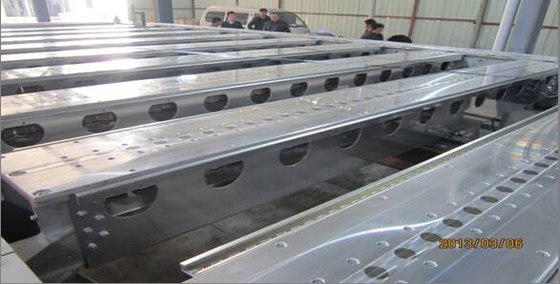

La struttura a blocchi a forma di scatola di alta qualità, 6 colori/sezione, ammonta a 3 sezioni, 18 colori, portata a macchina diminuente, aumentante la forza meccanica. Nell'ambito della struttura adotta l'acciaio internazionale di forma di tipo B per saldare. Miglioramento solidità e della stabilità della macchina completa.

• Impulso principale: Azionamento standard della scatola di riduzione, alta qualità della banda di conduzione di stampa. Superficie di frantumazione del rullo di azionamento che struttura trattamento ed il fosforo del nichel del piatto. Assicuri la stampa di alta qualità. La struttura meccanica semplice rende il maintanence molto conveniente.
• Rettifica di deviazione della banda di conduzione: La stabilità della banda di conduzione basata sulla puleggia della guida, nella buona condizione della sincronizzazione che sbava e corregge l'installazione della banda di conduzione, questa organizzazione può tenere l'operazione stabile sicura della banda di conduzione.
• Tavola magnetica: la tavola magnetica professionale fornisce la permeazione di stampa di eveness, tavola magnetica è l'ultima progettazione CAD-CAM di tipo elctromagnetic la bobina, l'alta precisione che la contrattura meccanica fa uniformemente la permeazione della pasta di stampa, il chromatism non sinistro, medio, giusto, manutenzione libera.
• Ricoprire: termoplastico o idrosol (cliente sceglie qualunque tipo), spessore della colla è regolabile quando ricoprono.

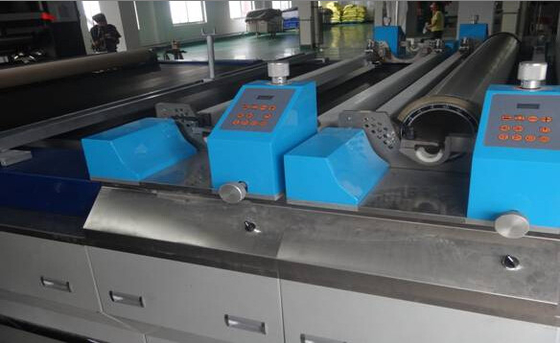

• Mandrino della testa dello schermo: il cuscinetto piano ad alta resistenza che misura per la direzione forzata e migliora il tempo di impiego.
• Pompa della pasta: Corpo di pompa dell'acciaio inossidabile, fornito del tipo di controllo manuale ed automatico, del controllo livellato attraverso la leva liquida dello spessimetro della pasta e dello SpA.

Sistema dell'impulso principale della banda di conduzione di stampa:

PUÒ la tecnologia e la comunicazione 485, i dati di fondo centralizzati elaborati in computer superiore, il modo di controllo della velocità e controllare ogni servomotore della testa dello schermo, raggiungono la stampa sincrona per tenere sicuro stampando l'efficienza. Tutte le informazioni indicate ai clienti attraverso l'interfaccia dell'uomo-macchina, convenienti funzionare e dirigere. Questo sistema è affidabile nello stato di umidità ad alta temperatura e alta, la forte corrosione, forte interferenza.

Azionamento indipendente capo dello schermo:

1. Il servomotore può controllare il registeration di alta precisione dello schermo rotatorio nel cerchio di 360°, differenza accumulata di codice di errore è all'interno di 0.08mm. Il regolatore del pannello principale dell'operazione può cambiare aggiunge a scambio conveniente e direttamente.
2. Controllo a circuito chiuso di velocità del codificatore di processo del trasduttore di rendimento elevato. L'altro motore della trasmissione utilizza il convertitore universale; trasformi il tipo della quantità analogica nel tipo digitale sistema della quantità per assicurare a sistema la precisione di controllo sincro.

Controllo elettronico di handpiece interno: Le unità di stampa fornite di servomotore indipendente, il servo driver avanzato di CA, ogni connettore di cavo prefabbricato fornito unità di larghezza, con la comunicazione di fibra ottica per tenere sicuro stampando la precisione della stampante, sistema elettrico è molto facili per manutenzione.

Scatola di giunzione principale: usato per controllo di tensione, distribuzione del circuito, il controllo della temperatura ecc. della camera.

Sistema di controllo e di esercizio: controllo centralizzato del touch screen (inoltre fornito di un insieme di controllo del bottone insieme al touch screen); velocità a macchina, uscita, interruzione ed esposizione centralizzata ecc. tecnologica di parametro; il touch screen può anche fornire l'insieme di parametro della velocità del registro, parametro del registro, inserente la precisione, fattore sincrono, conveniente affinchè i clienti progetti e modificare secondo i prodotti la richiesta.

Parti di secchezza:

Modo della camera: vento di spruzzatura potente, essiccazione dell'aria calda di tre-strato (il passaggio generale efficiente di lunghezza da parte a parte è 54m)

Fonte di calore: riscaldamento a petrolio

Qty: 4-8 camere

Trasmissione di circolazione del fan: il motore è tipo orizzontale la termostabilità livella della f, riempitore lungo dell'olio.

Cinghia dello schermo: Griglia termo resistance≦250℃ del teflon

Struttura principale della camera:

Modo di alimentazione: alimentazione piana.

Distanza fra la camera e l'elaboratore centrale: ≤500mm

Modo di passaggio generale: passaggio a 3 strati della camera tramite la coperta

Lunghezza della camera: la camera è progettazione modulare, lunghezza è 3m/chamber

Fan di circolazione: Ogni camera della sezione fornita del fan di circolazione indipendente, motore del ventilatore di circolazione è 7.5KW (controllo 15Kw * 6 camere di conversione di frequenza di CA),

Quantità dell'aria e spruzzatura di aria: ogni quantità dell'aria della camera è 12500m3/h, aria dello spruzzo del tubo di spruzzatura di aria intorno dalla cima e colpo generale del fondo (salto testa a testa generale superiore, medio dall'alto al basso), bocca di spruzzatura di aria è con la struttura quadrata del deflettore di guida dell'aria, la velocità di aria massima è 8-12m/s.

Qty della cinghia dello schermo: i pc uno, americano importato hanno rinforzato il materiale della fibra di vetro, rivestito di superficie con teflon, interno elaborato, il bordo rinforzato, connettore della cinghia dello schermo sta ritirando il tipo giunto a disinnesto rapido;

Rettifica di deviazione della cinghia dello schermo e dispositivo di tensione: ogni cinghia dello schermo con due commutatori di limite dal lato destro e sinistro, un limite, deviazione che rettifica adotta il commutatore meccanico, un altro è controllo della protezione di deviazione della cinghia dello schermo, deviazione della cinghia dello schermo che rettifica è deviazione pneumatica che rettifica, tensione è sottoporre a tensione destro e sinistro di due cilindri; il in tensione-rullo della cinghia dello schermo è rivestimento senza cuciture dello zinco della superficie del tubo d'acciaio;

Radiatore: ogni camera fornita di due radiatori (il tubo di irradiamento è ф58mm*1100mm, tubo di alluminio che rotola il tubo tipo pellicola e interno è tubo d'acciaio di ф32mmR, spessore della parete 2 millimetri, parte anteriore e la disposizione trasversale posteriore, ammonta a 40 aree 120 m2 /section di irradiamento).

Temperatura massima della camera: 150℃~220℃, regolabile;

Temperatura della camera: Lo scaffale è costruzione d'acciaio formata, plancia della porta è Q235 lamina a freddo le lamiere di acciaio con spessore 1,2 millimetri; spessore di rivestimento termale-protettivo 100mm, piatto semirigido superfino della fibra di vetro (comprenda l'alto ed il basso della camera); ogni fondo della camera con le finestre di un supplemento dell'aria;

Sistema automatico dell'autocontrollo di temperatura: camere anteriori e posteriori due insiemi della valvola di regolazione elettrica dell'olio caldo, a temperatura controllata da platino PT100 – nicheli la resistenza tramite lo strumento del controllo della temperatura;

Aspiratore della camera: tre insiemi degli aspiratori centrifughi standard, potere 2.2kw*3 del motore;

Sistema di azionamento della camera: la camera ha bisogno di due insiemi del dispositivo di trasmissione (Giappone Ichinose), un insieme è trasmissione della cinghia dello schermo della camera (includa il motore 7.5KW, il riduttore ed il convertitore di frequenza), un altro è estrae la trasmissione (includa il motore 2.2kw, il riduttore ed il convertitore di frequenza);

Configurazione principale:

NO.	Nome	Produttore	Specificazione
1	Cinghia dello schermo	Prodotti di Shanghai	larghezza di 3250mm
2	Motore del ventilatore di circolazione	Motore Co., srl di Shanghai Dequshi	7.5Kw
2	Aspiratore	Fabbrica di generale Fan di Shagnhai	T4-72 NO.5 2.2Kw
3	Valvola del controllo della temperatura dell'olio	Marca di Shanghai	Dg65
4	Rullo dell'impulso principale della cinghia dello schermo		Tubo d'acciaio senza cuciture
5	Rullo di guida contattato con la superficie della coperta		Acciaio inossidabile ricoperto
6	Cilindro	Prodotti di Tainwan Airtac
7	Cuscinetti nella camera	NSK GIAPPONE	Serie del UC
