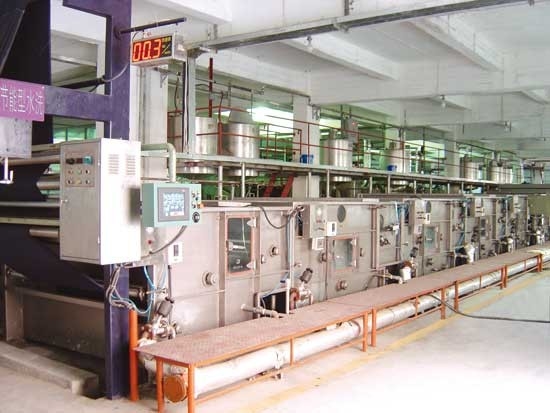

KD-220 tipo tipo di ottimo rendimento lavatrice tricottata di aperto larghezza

Applicazione:

Questa macchina pricipalmente è utilizzata per il cotone di lavaggio di dopo-stampa, il tessuto tricottato di mescolamento e la tessitura elastica. Inoltre per tessuto chimico quale elastam per il trattamento prima della deoliazione e dell'insaponatura dopo la tintura.

Processo tecnico della macchina completa:

tamburo d'alimentazione del doppio del → della rondella della ruota del tamburo del → della struttura di Aperto larghezza (dispositivo concentrante del collegamento) il singolo spinge tipo il tipo la coltivazione del bordo di schermo del → della rondella della ruota del tamburo del → della rondella (cinque gruppi) il singolo del bordo di schermo del → del contenitore A di ruota del grembiule di ampiezza di aperto larghezza del → del padder dei rulli del → due della rondella delle ruote del tamburo del doppio del → del contenitore B di ruota del grembiule (due gruppi)

Parametro e specificazione tecnici principali:

1, direzione a macchina: fronte alla struttura d'alimentazione, lato di forza motrice osservato come macchina della mano.

2, larghezza: 2200mm

3, velocità trattata: 10~15m/min

4, insaponando esbosco: il contenuto del tessuto è 200-300m, il tempo 15-20min.

5, pressione del vapore: 0.4MPa

6, pressione appiattita dell'aria: 0.4MPa

7, azionamento elettrico: Conversione di frequenza di CA, SpA controllabile.

8, dimensione di forma: 39965x3800x3250mm

Carattere principale:

Questa macchina rimuove l'inondazione e l'impurità nell'ambito del lavaggio della forza bruta, la buona efficienza del unhair, piccolo scarico di acqua di scarico, il tipo rispettoso dell'ambiente macchina.

Il parametro e la struttura tecnici dell'unità principale lavora:

1, struttura d'alimentazione: fatto del piatto d'acciaio edgefolded, fornito della struttura di tensione, rullo di guida, allegato concentrandosi dispositivo.

2, singola rondella della ruota del tamburo:

I pc uno del tamburo con dia.φ780mm, superficie di forma dello schermo del rullo fornita di 6 pc del tubo della doccia, il pumb di circolazione del ciclo interno, il potere 3kw, girano la velocità 2960rpm; il volume di circolazione è 50T/h.

Due pc del passaggio di forma dei rulli di azionamento (dia.φ300mm) “Ω„ attraverso tessuto con 780mm del tamburo, sincronizzato funzionano con il rotolo di punto di contatto, fornito prima di un insieme del sensore, pc 1 del rullo del separatore dell'azionamento nel punto di contatto. La temperatura 90℃, materiale della scatola è 3mm SUS304, tetto con la copertura, guarnizione della struttura del dispositivo di tenuta idraulica, due lati delle finestre possono essere esaminati ed aprirsi (collegamento senza cuciture del nastro di tenuta dell'anello). La ruota girante adotta il blocchetto esterno del cuscinetto dell'acciaio inossidabile, guarnizione mechnical. Riscaldamento diretto del tubo di vapore (con il silenziatore), esposizione dentro la scatola, controllato pneumatico di temperatura della valvola di scarico.

3, tamburo di Douuble spingono la rondella:

Due pc di forma dello schermo tamburellano con dia.φ780mm, superficie del rullo fornita di 6 pc del tubo della doccia, il pumb di circolazione del ciclo interno, il potere 3kw, girano la velocità 2960rpm; il volume di circolazione è 50T/h.

Tre pc del passaggio di forma dei rulli di azionamento (dia.φ300mm) “S„ attraverso tessuto con 780mm del tamburo, sincronizzato funzionano con il rotolo di punto di contatto, fornito prima di un insieme del sensore, pc 1 del rullo del separatore dell'azionamento nel punto di contatto. La temperatura 90℃, materiale della scatola è 3mm SUS304, tetto con la copertura, guarnizione della struttura del dispositivo di tenuta idraulica, due lati delle finestre possono essere esaminati ed aprirsi (collegamento senza cuciture del nastro di tenuta dell'anello). La ruota girante adotta il blocchetto esterno del cuscinetto dell'acciaio inossidabile, guarnizione mechnical. Riscaldamento diretto del tubo di vapore (valvola pneumatica) dell'acciaio inossidabile, esposizione dentro la scatola, controllato pneumatico di temperatura della valvola di scarico.

4, schermano il contenitore vuoto di ruota del grembiule:

Il materiale della scatola è 3mm SUS304, il tipo vuoto l'esbosco, la temperatura 80℃, contenuto del bordo della ruota del grembiule dello schermo del tessuto: controllo della temperatura 300-350m.Automatic.

Due volte della fissazione: fissazione intermedia di temperatura elevata e di temperatura, fornita della bocca pulita della schiuma per evitare i punti di colore.

5, padder dei rulli di MH596A due (5T)

Composto di piatto d'acciaio e di tubo del quadrato. Rullo superiore: Φ300mm (esterno ricoperto di NBR); rullo inferiore: Φ300mm (esterno ricoperto di NBR) (azionamento); modo di pressione: cilindro leva tipo; scatola cicloidale di riduzione della girandola, azionamento dell'accoppiamento a catena del duplex del motore a corrente alternata 5.5kw. Spruzzo di larghezza e barra forniti del paraurti.

6, potando struttura: fatto del piatto d'acciaio edgefolded, con il rullo ed il dispositivo di gomma di ampiezza.

7, pezzi di ricambio: fabbricazione del venditore secondo la progettazione del disegno del compratore.

Parti di autosufficienza del cliente:

1, stazione di compressione dell'aria o compressore d'aria.

2, conduttura fuori della macchina.

3, ponte di cavo e circuiti principali fuori del gabinetto di controllo.

Flusso trattato
