Macchina rotatoria della tintura del tessuto dello schermo per l'essiccatore del tessuto o tricottato

Macchina rotatoria della tintura del tessuto dello schermo per l'essiccatore del tessuto o tricottato

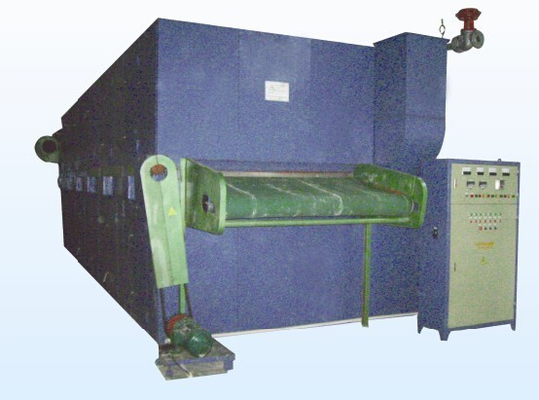

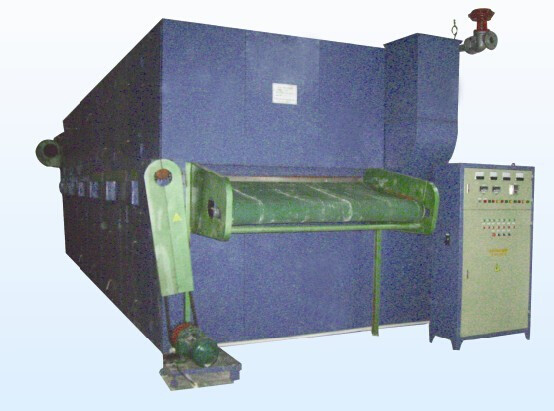

KD-R456 tipo essiccatore di schermo rotatorio

Applicazione

Questa macchina ha nutrire troppo il dispositivo, adatto ad asciugare il tessuto ed il tessuto tricottati.

Principio di funzionamento

Rotatorio (parte 1) sta perforando il cilindro, metà dello schermo rotatorio è bloccata dal piatto della guarnizione (parte 2). Due schermi rotatori vicini contro girano, guarnizione che il piatto è fisso. L'aria, dopo heated in radiatore (parte 4) dal ventilatore centrifugo (parte 3), tramite il piatto di guida (parte 5) nello strato grigio del tessuto (parte 6) per circolazione, piatto di guida (parte 5) distribuisce uniformemente l'aria calda lungo la direzione grigia di larghezza del tessuto. Il tessuto grigio ha consegnato al primo schermo rotatorio attraverso la grata del trasporto (parte 7), immediatamente assorbente da aria su intradosso dello schermo rotatorio, il tessuto grigio sul giunto di due schermi rotatori spostati a superficie del secondo schermo rotatorio. Il tessuto grigio tinto da parte a parte ha consegnato all'esterno della macchina. Il tessuto tinto uniformemente, perché è entrambi i lati alternatamente tinti.

Il principio di circolazione di aria nell'essiccatore di schermo rotatorio è l'operazione controcorrente di circolazione del gas di scarico. L'aria fresca indrafted dallo schermo rotatorio posteriore e si è mescolata con l'aria di circolazione. Dopo il riscaldamento, l'uso del ciclo, parti di aria assimilata prendpartee allo schermo rotatorio priore, riscaldamento continuo, quindi assorbe l'acqua, l'umidità di aria gradualmente aumenta, umido scaricato alla macchina esterna tramite l'azione di forza centrifuga, incontrare grigio bagnato del tessuto la maggior parte della aria calda umida, quindi il riacquisto dell'umidità di tessuto grigio va gradualmente giù, la temperatura intensifica ed incontra l'aria fresca con la temperatura più insufficiente nell'uscita dello schermo rotatorio, cali della temperatura del tessuto grigio.

Specifiche di prodotto

1. Secondo la richiesta del cliente, la macchina può essere mano sinistra o la macchina della mano destra, la velocità progettata è larghezza di lavoro massima 5-60m/min. è 1800-2200mm.

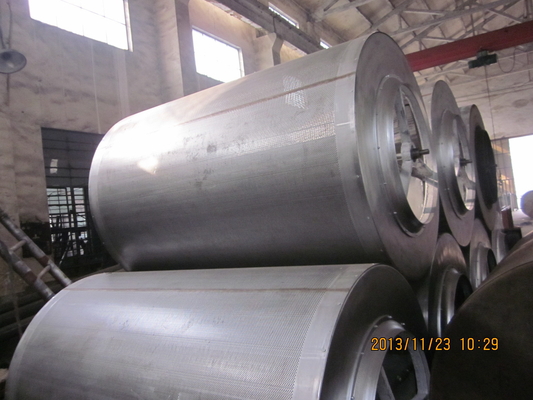

2. Diametro. Dello schermo rotatorio è 1400mm, piatto dell'acciaio inossidabile con spessore di 2mm, perforante 2mm.
3. Fan: ventilatori centrifughi, con il diametro 1200mm, 730 giri/min.
4. Radiatore: la multi tensione del tubo ha avvolto il tubo di acciaio senza cuciture con il diametro 25*2, coperto di nastro adesivo di alluminio, di spessore 0.4mm, di riscaldamento di vapore o di tipo del riscaldamento a petrolio.
5. Motore di azionamento di Netcom, motore di azionamento, scatola di riduzione (Changzhou Jiangsu, Cina) 4kw-4P-7: 1, 1 insieme, motore del ventilatore: 3 pc, 4P-11kw, 3pcs, 4P-7.5kw (alimentarsi e lo sbocco sono nella trasmissione due)
6. Il piatto della guarnizione di conservazione del calore nell'esterno della macchina è spesso 50 millimetri.
7. Modelli la dimensione (larghezza di lavoro 1800mm), il grande schermo rotatorio LWH: 12*4*2.9m.
8. Materiale elettrico: elemento elettrico dell'apparato (CHINT Zhejiang) + 1 insieme del convertitore di frequenza 3.7kw + 3 insiemi del convertitore di frequenza 18.5kw.
