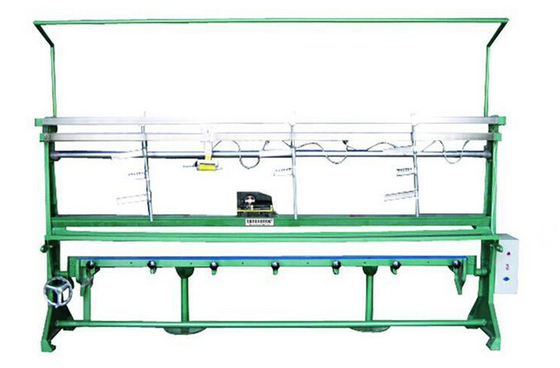

8-16 allinea l'apparecchio di tintura automatico filato/della macchina incorsatrice con 3×10×70 millimetro

8-16 allinea l'apparecchio di tintura automatico della macchina incorsatrice GA177/filato con 3×10×70 millimetro

Applicazione:

Questo genere di macchina può applicarsi al progetto, assorbire ed alla canna del liccio per il telaio che entrambi

Scopo ricoprente con canne:

Ricoprire con canne significa che il filato dovrebbe essere filo nel cavaliere del filato, nel liccio e nella canna dell'acciaio conformemente alla struttura originale del filato prima di ascensore al telaio, per modellare la tettoia per la tessitura e fare la navetta introdurre il abb per attorcigliare il tessuto richiesto.

Il processo ricoprente con canne prende l'ultimo posto a filato che prepara il processo; è semplice ma molto importante. Sarà fa la grande influenza e danneggia, se non prestiamo attenzione a questo processo. Ricoprire con canne automaticamente significa il risparmio di efficienza e non solo di tempo, ma inoltre significa direttamente l'interesse economico. Questa macchina può essere considerata attrezzatura ideale per ricoprire con canne nel processo di tessitura.

Caratteristica meccanica principale:

Questa macchina ha struttura semplice ed esattamente fa segno a, la divisione del filato è stabile e chiaramente. Facilmente funzioni e mantenga. Ha applicazione diversiform (con la navetta o senza navetta.)

Caratteristica tecnica principale:

1 tipo: automaticamente progetto, assorbire e canna del liccio.

2. Contagoccia disponibile: 6 linee.

3. Liccio disponibile; 8-16 linee.

4. Altezza a lamella d'acciaio; mm≥mm 150 (regolabile)

Diametro massimo del telaio delle flange disponibili del fascio: ≤1200°

5. 3×10×70 millimetro

6. Chuck: Magnete disponibile 3×10×100 millimetro (senza navetta) 3×10×70 millimetro del mandrino di D400-4A (con la navetta)

7. Meccanismo automatico: automaticamente spalmatore (modello: 88-21 pc 1.)

Automaticamente mandrino (G177-0300 di modello 1stand)

Dispositivo automaticamente a lamella (modello 0400 1 supporto)

dimensione 8.Overall e peso

Nota: Il livello include la lampada di luce del giorno, larghezza comprende la base del filo di ordito del telaio.

Principio di funzionamento:

Questo sistema consiste della guida rail0114, le parti combinate 0300, il ciclo D000-1,4 della vite elettrifica freno di stazionamento o (a lamella) ecc.

Principio di funzionamento: magnete eterno installato per collegare il polo del electromagne e la molla di risistemazione installata nella testa del mandrino, commutatore installato del contatto alla maniglia dell'ago ricoprente con canne. Accenda il commutatore sulla maniglia (o sul freno di stazionamento), sul funzionamento dell'elettromagnete, cavaliere eterno del filato di tocco del magnete e prenda cavaliere del filato e la risistemazione a primavera, qui tutto del cavaliere del filato sarà divisa ed appendente all'altezza stimata per incontrare il processo lavorante. Ciò è considerare come completamente il moto. Prenda continuamente i giri di moto.

Automaticamente dividere sistema

Consiste della guida rail0122A, dello spalmatore (modello 88-2) ecc.

Principio di funzionamento: installi lo spalmatore alla ferrovia di guida, accenda l'alimentazione elettrica, vada in automobile il funzionamento di inizio ed il filato di disaccordo tramite palo del verme dell'azionamento e vite di divisione, la cardatura di 3times e 2times che sistemano dal filato della filettatura si trasformeranno nella divisione della depressione della lumaca e saranno sparsi, quando incontra il requisito ed il primo commutatore del contatto di tocco del filato, leva di collegamento dell'azionamento, circuito tagliano, motore fermato, dopo filato che ricopre con canne, leva di collegamento saranno risistemati a primavera, circuito accendono, funzionamento di inizio del motore. Prenda continuamente i giri di moto.

Il collegamento fra il commutatore della ruota elicoidale, la leva del verme e la densità del filato.

Per fare il filato che si divide esattamente e ridurre la testa vuota e doppia, la rotazione di divisione della vite dovrebbe tenere coerente con il processo in avanti della guida. Se non, sarà processo guidante più lento. Quindi, deve cambiare la leva del verme e della ruota elicoidale (0918,1917) quando il tessuto è cambiato. per incitarli a corrispondere a vicenda.

Calcoli la formula:

Divisione della densità del fascio del telaio di rotazione della vite: (1 pcs/100cm) = 10×onward trechometer (cm)

Schema circuitale:

Questa macchina adotta il silicio controllato commuta, fa l'alimentatore a corrente alternata 220V o 380V all'alimentazione elettrica a bassa pressione della sicurezza di CA 12V o 36V, il relè tradizionale sostituito 522 ed evita il fuoco pericoloso. Ricerca e sviluppo e la sua applicazione di proprietà dai nostri ingegneri.

Attacchi lo schema circuitale.

Pezzi di ricambio:

Ruota elicoidale del commutatore: verme (di 0918): 15T, 18T, 28T, 35T (2 insiemi facoltativi)

Clip del filo di ordito: 1 pezzo

Clip del liccio: 1 pezzo

ago ricoprente con canne 4:

un magnete di 2 mandrini (D415)

molla di risistemazione 2 (0308)

molla di risistemazione 2 (0915)

Documento allegato

Istruzione, profilo del meccanismo e certificazione

Manutenzione:

Per fare la pulizia circa la macchina, ogni spostamento dovrebbe tenere pulito e lubrificare l'orifizio dell'olio per ridurre l'usura. Richiesta di manutenzione di uso quotidiano:

8 ore.

Pulisca e lubrifichi: ogni spostamento

Esamini ed ispezioni: ogni settimana

Strofinata e riparazione: ogni mese
