Macchina per la sgrassatura della lana dell'essiccatore del materiale sfuso con 24 piatti del cuneo

Macchina per la sgrassatura della lana dell'essiccatore del materiale sfuso con 24 piatti del cuneo

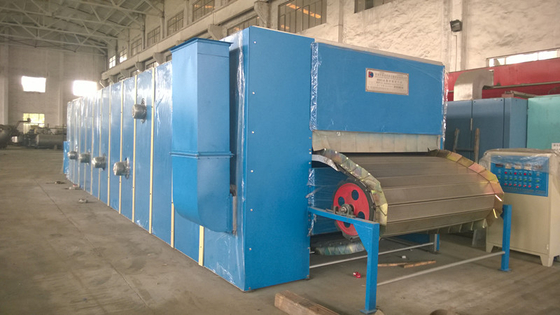

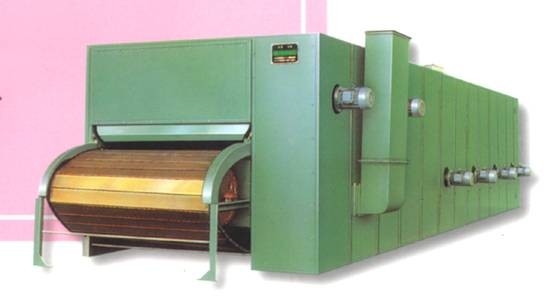

Essiccatore del materiale sfuso di B061-A

Questa macchina è adatta a lana, a processo di lana-lavaggio e ad altra essiccazione in serie della fibra.

Le specifiche principali:

Modo di lavoro: tipo di secchezza continuo

Altezza del piatto e dello sbocco di uscita: 1196.5mm

Larghezza dello strato dell'uscita: 1768mm

Dimensione dello strato dell'uscita: 20,5 m2

Velocità dell'uscita: 0.137~0.92m/minutes

Area di raffreddamento: 138 m2

Pressione di esercizio del vapore: 4Kg/cm2

Metodo di riscaldamento: Strisce dell'alluminio intorno al tubo

Temperatura della camera: prima sezione: 65℃~70℃

Seconda sezione: 102℃~104℃

Terza sezione: 104℃~108℃

(Quanto sopra si riferisce alla temperatura della carbonizzazione, se usato per la temperatura di secchezza semplice ha dovuto abbassare un pezzo. )

Dopo umidità di secchezza: 10~13%

Velocità del fan: 1000 giri/mn

Flusso d'aria superiore del fan: ≈ 14900 m.^3/h

Abbassi il flusso d'aria del fan: ≈ 13700 m.^3/h

Tipo di trasmissione:

Tenda: v-cinghia di velocità di singola frequenza variabile del motore, cambio della turbina e comando a catena stepless.

Dimensione di forma: L12775mm W3450mm H2635mm

produttività: 110 kg/h~350kg/h

Parti casuali del rifornimento:

1. Motore: insiemi di 2.2KW 380V 960 giri/min. 6

insieme di 2.2KW 380V 960 giri/min. 1

2. Riduttore: radio di velocità di 4M: potere di 1:5: insieme 1.5KW 1

3. V-cinghia: Un tipo 1905 (″ A75) 2 pc

struttura a macchina:

La macchina è consegnata dal fan di telaio, dai ciechi, dai radiatori e da altre combinazioni formati. Gli scaffali sono per il canale, il ferro di angolo ed altre componenti, stanza principale con il lato misura due parti, isolamento d'acciaio, installazione principale della stanza del radiatore di pannello della cortina d'aria del rifornimento ed il piatto dell'isolamento, fan adatto del lato è installato, trasmissione, cambio. Per impedire la perdita di calore, circondata dalle pareti con isolamento, la stanza principale fornita di una porta che può essere aperta per facilitare le riparazioni, completate con 2 aperti l'aria di scarico, aria umida dal corpo, ma l'interfaccia ha un regolatore attivo per regolare gli scarichi di aria umida ed altro foro rettangolare per regolare il flusso d'aria.

Il fan montato alla destra, 4 fan è superiore, 2 è più basso, tipo centrifugo ventola del fan fatta del piatto d'acciaio, i fan è diretto da un motore separato.

Nel lato dell'interno principale II con la guida di angolo, sopra ha continuo di trasporto del bordo, ogni blocco che trasporta il bordo di superficie ha molti ordinatamente di piccolo foro, II estremità con il bambino che rotolato la catena del tipo di bordo fa ogni blocco che trasporta la crescita dell'accoppiamento del bordo ed ampio di trasporto della tenda, è da comando a catena, un'altra estremità del telaio di asse del dente per catena può regolamento, fa il trasporto della tenda ha appropriato di tensione, in dell'interno laterale con il motore tramite la scatola della decelerazione fa l'intera tenda di trasporto nel cellulare di Shang della guida di angolo lentamente.

Il sistema di riscaldamento tramite tubo di vapore nel radiatore del vapore, nel radiatore ed in 3 gruppi, assicurati 2 gruppi di tomaia, 1 parte inferiore è trappola della bobina d'arresto.

La macchina è fornita di 24 piatti del cuneo, il suo ruolo principale è di regolare secondo le circostanze, dentro l'aria calda dei colpi dell'aria del forno anche a tutti gli strati.

Il cambiamento del bordo del trasporto della velocità è cambiamenti stepless di rapporto della velocità della trasmissione, in base ai requisiti specifici potrebbe girare la velocità stepless della trasmissione del volante di controllo di velocità dal bordo del trasporto.

B033-183

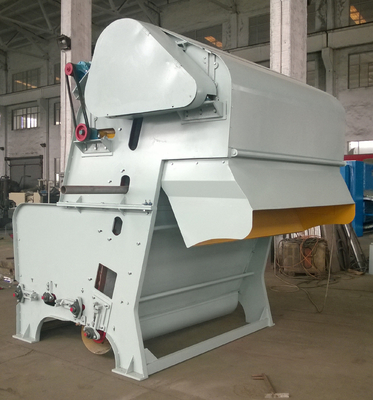

Alimentatore di modello della lana B033-183

Uso

Questa macchina è utilizzata per l'alimentazione la lana o del cotone all'apertura ed al lavare ed all'essiccamento.

Specifiche principali

1. Larghezza: 1830mm.
2. Peso: 2T.
3. Grata orizzontale: La distanza fra il lato di lavoro a terra è 643mm; Determinare velocità: 1.1~1.8m/min.
4. Grata inclinata: Altezza di Horn: 32mm; Distanza di Horn: 32mm. Il parallelo sistema. Determinare velocità: 6.5~30.4m/min.
5. Erpice di Evener: Ondeggiamento di lavoro: 161,5 ordini/min.
6. Rullo dell'estrattore: Diameterφ487mm; velocità di rotazione: 104~161.5m/min.
7. Determinare metodo: Guidato dai diversi motori con la V-cinghia.
8. Potere: 3KW.
9. Dimensioni: 2645×2660×2720mm
