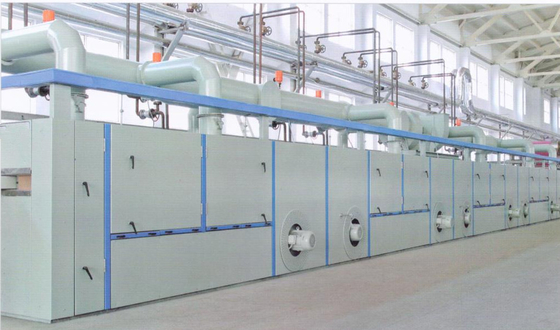

KZM-220 tricottano la macchina della regolazione dello stenter dell'aria calda del tessuto

(camere del circuito di lubrificazione di trasferimento) 5 sezioni

Processo:

Apra il bordo infrarosso del panno del → dell'entrata di larghezza del → stretto della struttura, concentrantesi la vite di trama automatica dell'sovra-alimentazione del →lower del dispositivo del raddrizzatore del → del mangano del →padder che spende il bordo d'alimentazione superiore del → →E+L che individua il dispositivo del uncurler del bordo delle dita del → E+L quattro del bordo →pinning nella camera del → per il → di raffreddamento a aria del → della regolazione del calore che appunta fuori dal compensatore del → dell'acqua coolingφ570*2 del →, guider (oscillazione che pota alla J-scatola) /Plaiting device→batching del panno di E+L

Sezione del panno dell'entrata:

1. Mangano del padder MH591-220

2. dispositivo di trama automatico del raddrizzatore

3. Tessuto principale: tessuto

4. Larghezza nominale: 220 cm

5. Larghezza efficiente: 70-200 cm

6. Gamma di velocità meccanica: 10-100 m. /min

7. Fonte di calore: olio di trasferimento

8. Trasporto delle catene: catena del piatto del perno

9. Pressione d'aria: sopra 0.5mpa

10. La tomaia di entrata nutre troppo la gamma: -10% - 30%

11. L'entrata più bassa nutre troppo la gamma: - 10% - 30%

12. SpA: Siemens, tedesca

13. Convertitore di frequenza: l'impulso principale è Siemens, convertitore di frequenza del fan: Danfoss “HOLIP„ della Danimarca

Sezione del panno dell'entrata:

panno dell'entrata 1.High nell'unità

Sistema del guider del panno del tessuto di E&L

Compreso il rullo di tensione di rotazione e l'estensione della maniglia di adeguamento, il braccio lungo è 1400mm di lunghezza.

Un taub dentro il braccio lungo.

L'azionamento due espande il rullo (separatore che separa rullo)

Una larghezza del bordo del sensore

Un paio dei rulli di guida concentrare, la superficie consiste di molti piatti, che sono laterale mobile.

Aiutante ed elementi motori

Per il panno asciutto o bagnato

2. Dispositivo della guida del panno

Facendo galleggiare il compensatore rotatorio di tensione, controlli la velocità del mangano del padder.

Mangano di Padder: MH591-180

mangano del padder 3.two-roller

1. tipo obliquo del rullo
2. Un rivestimento e una protezione dei fasci dello scaffale
3. Rotolo del deflettore fatto di acciaio inossidabile

4. La pressione di grande diametro del cilindro due assicura la compressione uniforme ed efficiente
5. Rulli di compressione:
6. Ebanite rivestita del rullo attivo di compressione, una durezza di °shore 85
7. Ebanite rivestita passiva del rullo di pressione, una durezza di °shore 80

8. Rullo attivo dell'ebanite, azionamento del motore 11kw

carro armato del prodotto chimico del mangano 4.padder

1. Sollevamento ed abbassamento pneumatici
2. Controllo livellato con il dispositivo del regolatore di livello
3. Larghezza del rullo: 1800mm

4. Diametro del rullo: 350mm

5. Potere di spremuta totale fino a 7 tonnellate.
6. Dispositivo di dumping per drenaggio della rapida del carro armato

5. Raddrizzatore di trama

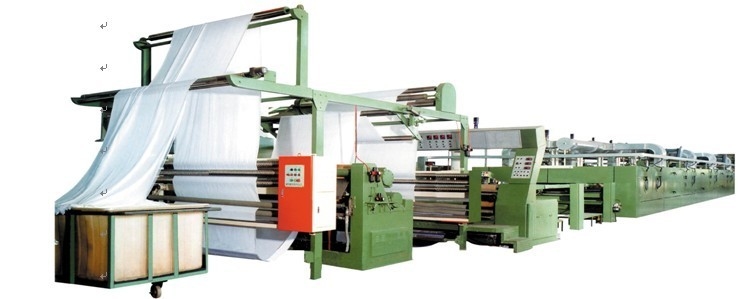

Macchina della regolazione di Stenter combinata con la catena di ritorno di orizzontale

6. dispositivo di alimentazione e dell'sovra-alimentazione del panno

la piattaforma d'alimentazione del panno e fa funzionare la piattaforma

rullo superiore della trazione, rullo più basso della trazione

2.2kw rulli della trazione dell'azionamento due

Il cambio di uso regola la trasmissione del rullo della trazione due di tensione fra il tessuto

Tasso massimo di progettazione di sovra-alimentazione +40%

Rispetto alla velocità della catena di convogliatore

Due rulli dell'estensore, azionamento 1.5kw

Tatuaggi della spirale dell'acciaio inossidabile

Due della trama rulli regolabili elettricamente, 4 azionamento del × 0.18kw

Un rullo di guida installato sotto il rullo superiore della trazione

7. Ponte del tester - situato nell'area della sezione d'alimentazione del panno.

8. Il dispositivo d'alimentazione del tessuto

Una spazzola di due perni nutre troppo il dispositivo, tenditore del bordo del panno

Regolamento indipendente destro e sinistro

2 azionamento del × 0.37kw

E + L dispositivo del uncurler del bordo

9. Catene alta tecnologie fornite trasportatore del tessuto

Il panno entra nella pista è 4500mm di lunghezza

Collegato da una modulazione di larghezza della saldatura del cavo,

Spinga la spazzola del bordo del panno è messo nel panno entrano nell'area,

Tenditore a catena pneumatico,

Catene e piste nella camera

Azionamento coassiale a catena

Piatto del perno della partita della catena di ritorno di orizzontale, lubrificazione durevole a catena,

Del panno piattaforma fuori

Rullo di guida Pin-fuori

10. Dispositivo di regolazione a catena elettrico di larghezza

Una vite dentro l'area d'allungamento, azionamento 0.55kw

Quattro viti sono in una camera a caldo

Una vite è nell'area del panno fuori, l'azionamento 0.55kw

Entri e l'uscita dal panno è larghezza visualizzata

11. Camera di calore

La struttura della camera è fatta dal ferro di angolo 6# e dall'acciaio del canale 8# saldati insieme.

5 camere a caldo, per camera è 3000mm lunghi

La porta adiatermica è fatta dall'acciaio laminato a freddo 1.2mm, 100mm spesso, riempito di strisce di gomma del silicone e del materiale isolante usate per sigillare.

Con le proprietà efficienti dell'isolamento termico

I doppi filtri, filtri di alto livello possono essere puliti dall'operazione del dispositivo, non aprono la porta e giù

I filtri inferiori dalla camera proteggono la ventilazione

Sbocco morbido tipo dello spruzzo della corrente KLD di cad

Metta sulla progettazione del flusso d'aria

12. Camera a caldo prima e dopo la stanza dell'isolamento

Entri e l'uscita dei tessuti ha barriera del vento

13. L'isolamento termico inferiore

Pannelli speciali dell'isolamento, con la fibra minerale spessa di 100mm

Posto nel fondo della camera a caldo

14. Sistema di aria di circolazione “condotta del doppio„

Separando il superiori ed abbassano la condotta ed il flusso d'aria di controllo manuale.

5 camere a caldo, ogni camera ha 2 fan di circolazione.

Il collegamento diretto di FM al motore ed al fan, potere è 7.5kw/1740rpm, la velocità massima è 1740rpm.

5 insiemi del dispositivo di modulazione di frequenza, ogni potere 15kw.

15. Sistema protettivo

Il guasto interrompe automaticamente i colpi del flusso d'aria al tessuto

Quando accendete, sistema di memoria automatico di risistemazione

16. Sistema di calore

olio del trasferimento di calore

Temperatura massima: 220℃

17. Dispositivi di scarico

2 insiemi dell'aspiratore, azionamento del motore di modulazione di frequenza.

Ogni potere del motore è 3kw.

18. Corrente di raffreddamento di area cad - sbocco dell'Spruzzo-aria

1000mm lungo, motore di azionamento direttamente collegato

Il potere è 5.5kw. Giri la velocità è 1500rpm

19. Configurazione elettrica degli apparecchi

Tutto l'azionamento del trasportatore del tessuto adotta il motore di controllo di frequenza

Quando la fermata e l'arresto di emergenza normali,

Controlli il rallentamento ad una fermata completa

Il dispositivo di controllo ed il monitoraggio dell'attrezzatura è nel panno entrano nell'area e nell'area del panno fuori.

Scatola elettrica

Fissi la pre-disposizione, la progettazione appropriata all'più alta temperatura di 40° e l'umidità relativa 90%

Tessuto del cavo del motore di azionamento del trasportatore

Altri piccoli cavi elettrici

Cavo di circolazione del fan

Cavi di controllo, sistemati pronto per usare.

Il panno fuori seziona

20. del panno rulli della piattaforma e della trazione fuori

azionamento 3kw

il rullo di raffreddamento ad acqua 2, ogni diametro è 570MM

J – panno di scatola fuori

21. Il metro del contatore del tessuto

. dispositivo di consegna del panno 22 (dispositivo combinato d'ammucchiamento e d'intrecciatura)

Rulli e pietà della trazione con tessuto-collegato insieme e lavoro ad isolamento dell'azionamento

La tensione del tessuto può essere regolato

La gamma dell'intrecciatura è 1000mm

Il diametro del dispositivo in lotti è 1500mm

23. Eliminazione di elettricità statica di rendimento elevato

Una barra dello ione è in dispositivo in lotti.

24. Uno mette degli strumenti

25. Una serie di parti d'uso

Pittura

Quadro portastrumenti e le componenti del gabinetto della camera per la pittura brillante-blu, blu (RAL5007)
Alcune caratteristiche hanno un trattamento antiruggine coerente, quali pittura o mano galvanizzata sulla pittura argento-grigia, gabinetto grigio.
