apparecchio di tintura del Jigger della Alto-stampa

Apparecchio di tintura del Jigger ad alta temperatura della Alto-stampa

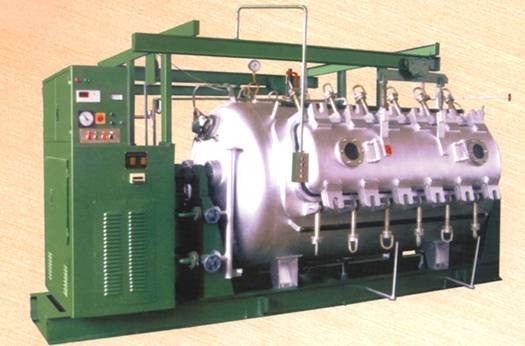

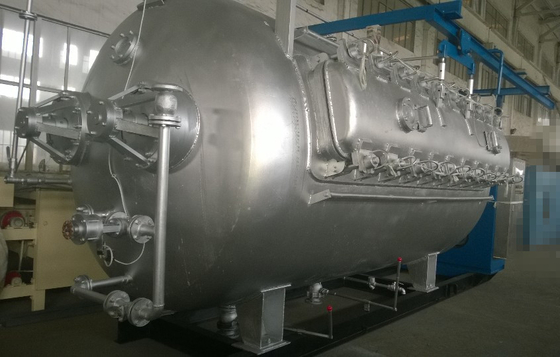

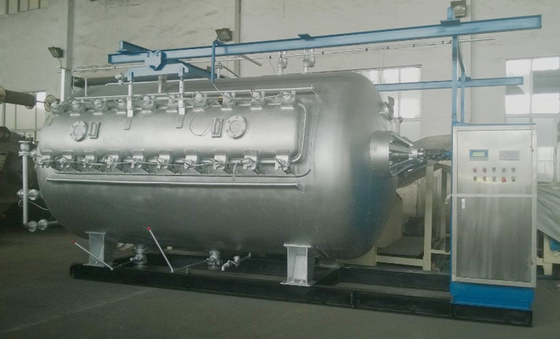

Jigger automatico ad alta pressione della tintura di temperatura elevata KD-GR120-360

Introduzione

Questa attrezzatura di tintura manifatturiera dalla nostra fabbrica, è adatta per vari tessuti del sintetico, del cotone e della tela da tingersi con le tinture distribuita, dello zolfo, del tino, dirette e reattive, raschiato, insaponata e pulita ad un tasso costante e nell'ambito di una tensione costante. Ha le caratteristiche di progettazione avanzata, della struttura ragionevole e dell'operazione sicura ed affidabile superiore della prestazione.

Parametro tecnico principale

Max. Diameter del rotolo del panno: Φ1200mm

Larghezza del tessuto di Max. Working: 2000mm

Tensione regolabile del tessuto: 0~60kg

Tasso regolabile del tessuto: 20~80m/min

Diametro del rullo principale: Φ220mm

Pressione di esercizio massima: 0.4Mpa

Temperatura di lavoro massima: 140℃

Rapporto del liquore: 1:2

• Caratteristica tecnica

1. La macchina totale adotta la progettazione aggiunta cad del computer; La camma ha aggiunto le amilasi, fabbricazione di alta precisione.
2. La macchina totale adotta azionamento di conversione di frequenza di CA il servo) (a tensione ed alla velocità del tessuto di controllo. L'intero sistema di controllo è con la grande gamma di adeguamento, l'operazione affidabile, l'incidenza guasti bassa, la difficoltà bassa di manutenzione.
3. La linea la velocità costante, controllo online di tensione costante, soprattutto elimina l'aberrazione, colore fuso durante il processo di tintura; richiesta di parametro tecnologica differente adatta del controllo della temperatura accurato.
4. Richiesta di parametro tecnologica differente adatta del controllo della temperatura preciso, dispositivo di riscaldamento e diconservazione sopraelevato per assicurare tasso di riscaldamento e per migliorare efficienza dei prodotti.
5. Nel sistema di controllo elettrico a macchina progettato con l'inversione automatica, il passaggio che conta, lunghezza che conta, attraversa la fermata automatica completa o automatici trasformati manipolano la funzione.
6. La macchina di tutto fornita di proiettore sopraelevato per il funzionamento e la manutenzione convenienti.

Questo sistema inscatola la tassa automatica secondo la richiesta della tecnologia di ridurre il chromatist anteriore e posteriore del tessuto e di migliorare il rendimento.

Struttura principale

• Meccanismo di trasmissione

La macchina di tutto guida da due motori a corrente alternata Attraverso il riduttore dell'ingranaggio di azionamenti della puleggia, scatola di riduzione ed il rullo del panno collegato dall'accoppiamento della flessibilità, questo tipo che separa la struttura è facile all'operazione, allo smantellamento ed all'installazione.

• Tino della tintura

Il tino della tintura è fatto di acciaio inossidabile 1Cr18Ni9Ti, il tino della tintura adotta il rullo del doppio fondo per guidare, estende il periodo di tessuto nel liquore della tintura, efficienza di tintura aumentata del tessuto; il centro del corpo cellulare ha installato il rullo di misura di velocità che può misurare la velocità, conta la lunghezza, controlla la tensione del tessuto; dispositivo di circolazione del liquore della tintura installato fondo del corpo cellulare per rendere temperatura interna e liquore che mescolano uguaglianza e per rimuovere di traverso chromatist del tessuto.

• Struttura di espansione di larghezza

Per impedire la grinza durante il processo di tintura, installi il tipo struttura della molla di espansione di larghezza dentro il corpo cellulare; la struttura di espansione di larghezza è fatta di acciaio inossidabile, composited del braccio dell'oscillazione, del rullo di espansione di larghezza, del rullo di guida del panno, della molla di tensione ecc.

La molla di tensione è fatta di 4Cr13, con buona resistenza meccanica della corrosione e di caratteristica.

• Acqua, rete di tubazioni del vapore

Le parti di affluenza composited di presa di acqua, spruzzo della presa di acqua e le valvole accoppiamento, utente possono controllare secondo l'indagine reale.

Il tubo di vapore a macchina totale pricipalmente composited della bobina dell'isolamento termico del corpo cellulare, del condotto termico diretto del corpo cellulare e delle valvole accoppiamento; il condotto termico diretto del corpo cellulare è controllato automatico dalla valvola pneumatica del film sottile.

• Meccanismo dell'uscita (parte d'acquisto selettiva)

L'uscita macchina totale ha due tipi: l'uscita trasversale del braccio ed A incorniciano l'uscita determinata, utente scelgono qualunque tipo.

L'uscita trasversale del braccio installata nella macchina totale, composited del braccio trasversale, motore, il cilindro, il rullo di gomma, motore dell'uscita ha pensato la ruota elicoidale che ritarda il meccanismo per guidare il rullo di gomma, quindi il rullo di gomma mantiene il rullo di rotolamento della struttura di A all'uscita di attrito.

L'uscita della struttura “di A„ composited del telaio dell'azionamento, del motore che riducono la scatola, dell'incrocio del giunto universale, del telaio ecc. di A.
