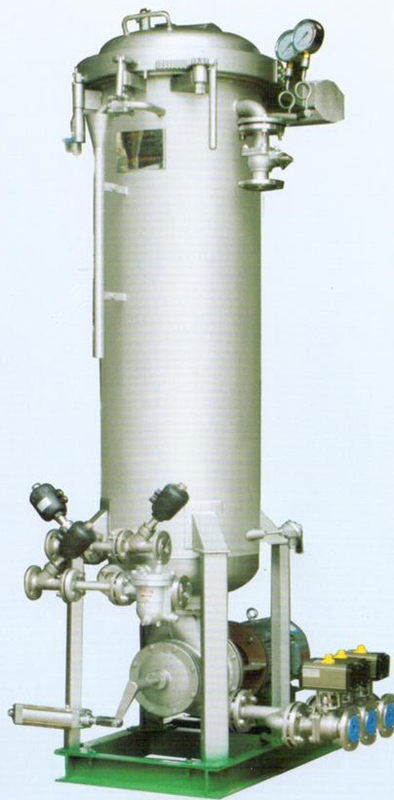

L'apparecchio di tintura sparso cilindro verticale del cono del filato della fibra con spruzzo e versa

L'apparecchio di tintura sparso cilindro verticale del cono del filato della fibra con spruzzo e versa

Serie di KD-GR ad alta temperatura ed apparecchio di tintura del filato del cono della Alto-Stampa

Applicazione:

Pricipalmente è progettata per l'applicazione di tintura, bollente, candeggiante e lavaggio dell'acqua, procedura di lavoro ecc. per filato annaspato, bobina o fibra sparsa sulla macchina utensile del cotone, della fibra opaca e o chimica.

Specificazione:

1. Tipo a macchina: Cilindro verticale
2. Caratteristiche operative:

3. Temperatura di lavoro: 130℃

4. Pressione di esercizio: 0.3Mpa

5. Rapporto del liquore: 1:15

6. Metodo di scambio termico: tipo arrotolato scambiatore di calore del tubo, per il riscaldamento o raffreddamento.

7. Calore che scambia velocità: quando la pressione del vapore è 0.4Mpa, riscaldamento liquido del carro armato da 20℃ a 130℃, costa il min 40; quando la pressione dell'acqua di raffreddamento è 0.3Mpa, l'acqua è 20℃, la temperatura liquida del carro armato che si raffredda da 130℃ a 80℃, costa il min 40.

8. Metodo liquido di circolazione: Spruzzi e versi

9. Tipo di sigillamento del cilindro: la copertura di guarnizione di gomma autosigillante, la pressione interna del cilindro premere la copertura di guarnizione di gomma aderisce sul cono della flangia, al tipo della cappa di gas o della guarnizione.

10. Inizi e chiuda il metodo per la copertura: Inizi manualmente, martelli aperto e sigillato via la gomma del silicio.

11. Dimensioni globali:

Struttura:

1. Peso di resistenza
2. Manometro
3. Valvola di pressurizzazione
4. Valvola di riduzione
5. Parte d'acciaio
6. Parte del pendolo
7. Valvola della presa d'aria per riscaldare
8. Valvola della presa di acqua per raffreddamento
9. Valvola di scarico dell'acqua per raffreddamento
10. Parti del radiatore
11. Valvola automatica
12. Tubo centrale del foro di pompaggio
13. Valvola di scarico dell'acqua
14. Valvola della presa di acqua
15. Parte del sostegno
16. Parti della pompa centrifuga
17. Resistenza termica del platino
18. Gabinetto di controllo
19. Valvola di troppopieno
20. Valvola di sicurezza

Configurazione principale

1. Materiale: l'ente di tintura principale del cilindro usa l'acciaio inossidabile SUS321.
2. Gabinetto elettrico: gabinetto elettrico dell'acciaio inossidabile, superficie con la spruzzatura di plastica.
3. Elementi elettrici: gli elementi principali è Siemens (fatta è Suzhou, la Cina), l'altra marca famosa del LG di usi della Cina brand.PLC (Corea del Sud).
4. Sistema informatico: Display a cristalli liquidi (sia cinese che inglese)
5. elettrovalvola: Taiwan Airtac
6. Conversione di frequenza: marca famosa in Cina o la marca di TaiDa
7. Motore: Marca di Wannan
8. Valvola: innaffi la valvola a sfera di entrata e di uscita della bombola del doppio dell'acciaio inossidabile di uso (fatta è la Cina), altra valvola dell'acciaio inossidabile Y di uso, scelga dentro e scelga.
9. Trattamento di superficie: L'interno del cilindro sta lucidando, esterno del cilindro è pittura ad alta temperatura spruzzata del metallo.
10. Sarong del filato: ogni cilindro di tintura è fornito di sarong del cono, serrature è fornito bene.
11. Configurazione con la macchina:
